Problems
이런 문제를 풉니다
전기차 냉난방 시스템의 냉각수/냉매 유량과 온도를 설계 단계에서 검증하고 싶으신가요?
배터리 셀 하나의 열폭주가 팩 전체로 어떻게 전파되는지 예측할 수 있나요?
배터리 팩의 실제 냉각 성능과 모듈별 온도 분포를 미리 확인하고 싶으신가요?
1D 시스템 모델을 실시간 환경(HiL, Co-Simulation)에서 검증하고 싶으신가요?
반복적인 Amesim 모델링 작업을 자동화할 방법이 있나요?
Scope
해석 범위
1D System Simulation (Simcenter Amesim)
다물리(멀티피직스) 1D 메카트로닉 시스템 시뮬레이션으로 시스템 단위 성능을 가상으로 검증·최적화합니다. Simcenter Amesim 플랫폼은 유압·공압·전기·기계·열유체·제어를 아우르는 라이브러리를 제공하며, MPSE는 이를 활용해 다양한 산업의 시스템 해석 과제를 수행합니다.
수행 사례

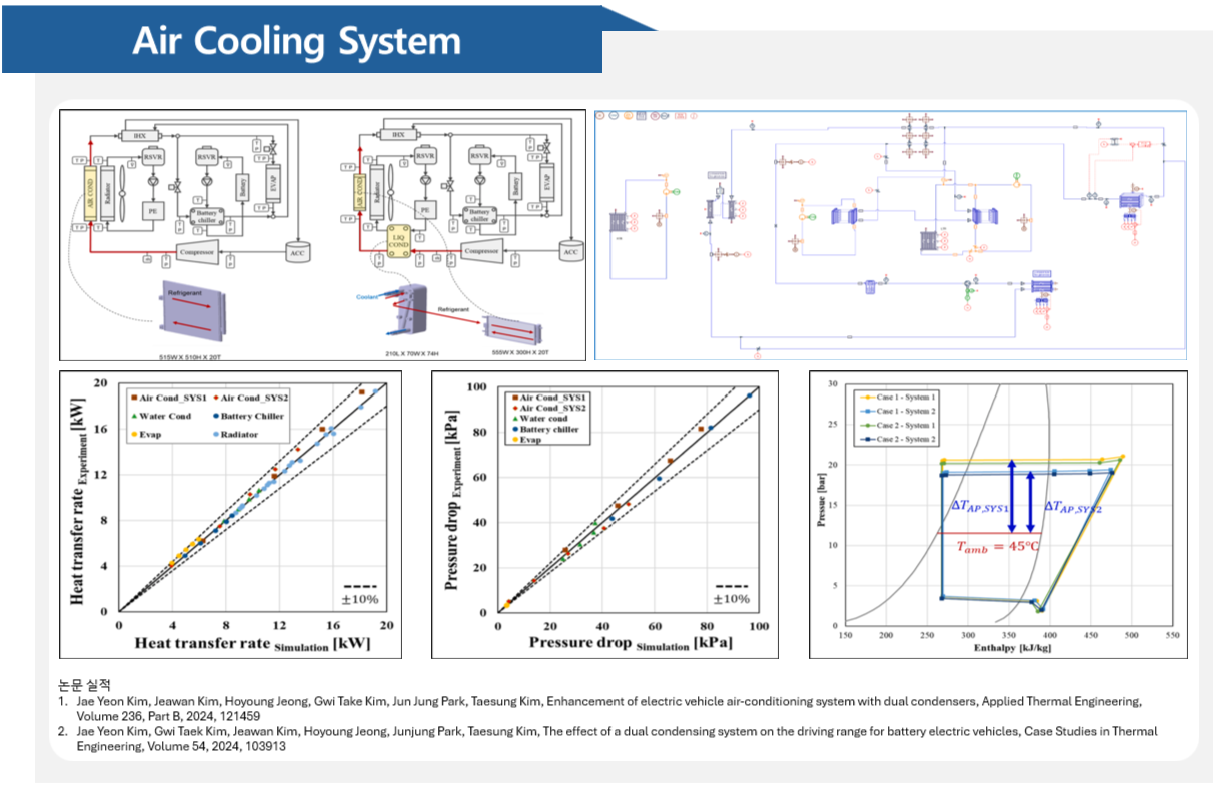

- 국내 완성차 전기자동차 냉난방 시스템 비교 해석 — 듀얼 콘덴서 구조의 냉매/냉각수 회로를 Amesim으로 모델링해 실험과 비교 검증했으며, 관련 연구는 Applied Thermal Engineering, Case Studies in Thermal Engineering에 논문으로 게재되었습니다.

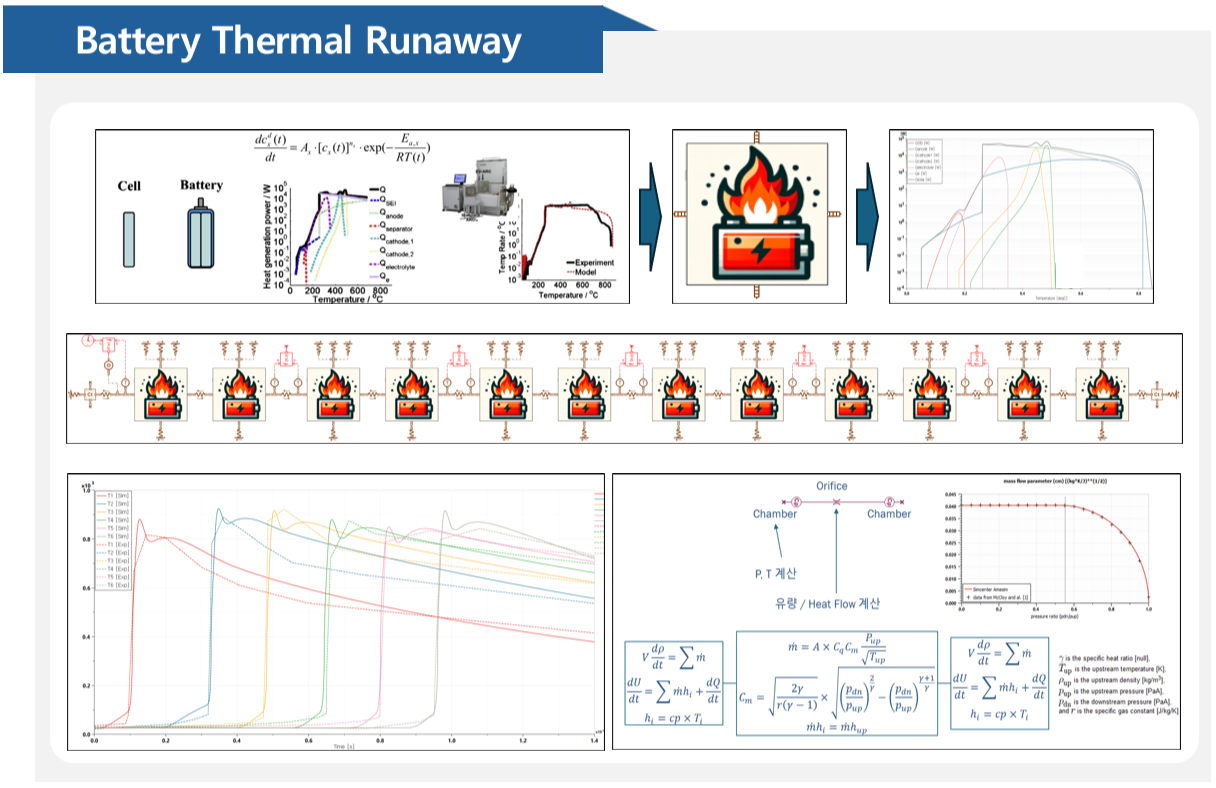

- Venting Gas 포함 Pack 단위 배터리 열폭주 시나리오 예측 — 셀 발열 반응 모델과 챔버-오리피스 유동 모델을 결합해 팩 단위 열폭주 전파와 벤팅 가스 거동을 예측했습니다.

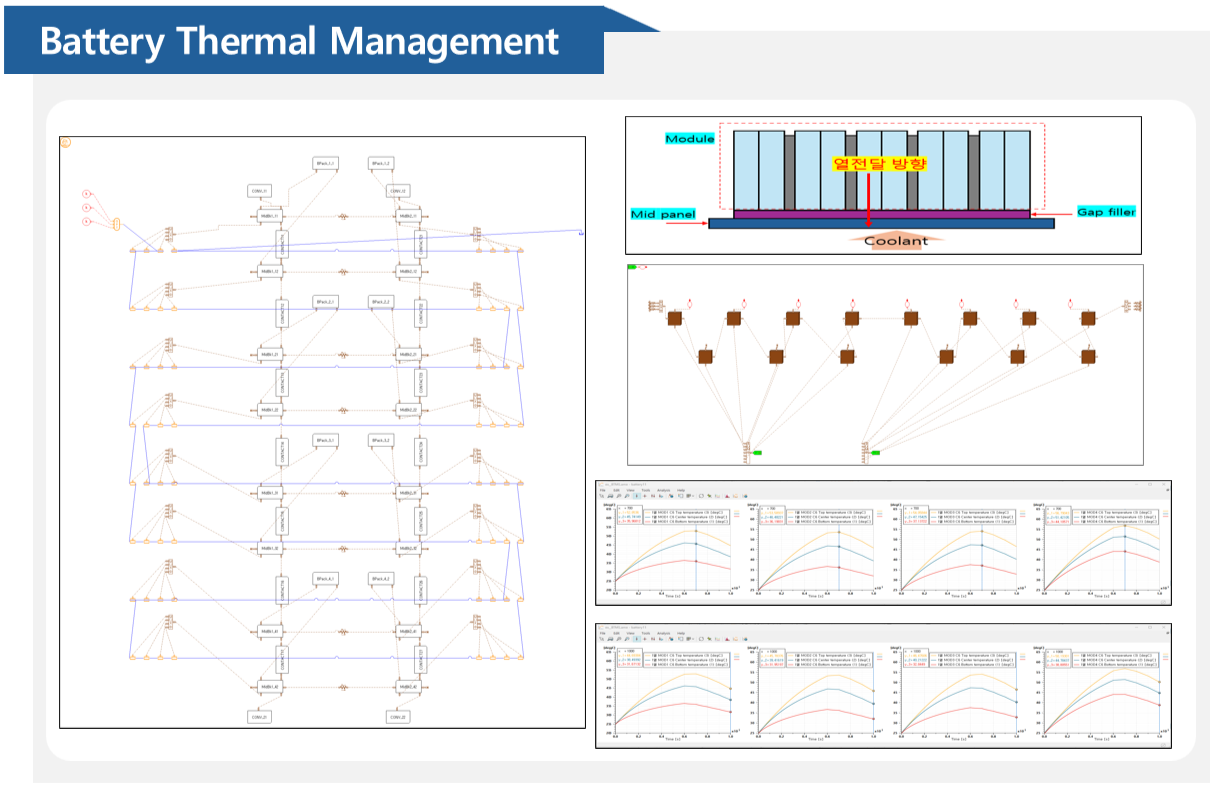

- 배터리 Pack 단위 컨디셔닝(냉각) 해석 — 모듈-미드패널-갭필러-냉각수로 이어지는 열저항 네트워크 모델로 팩 전체의 냉각 성능을 해석했습니다.

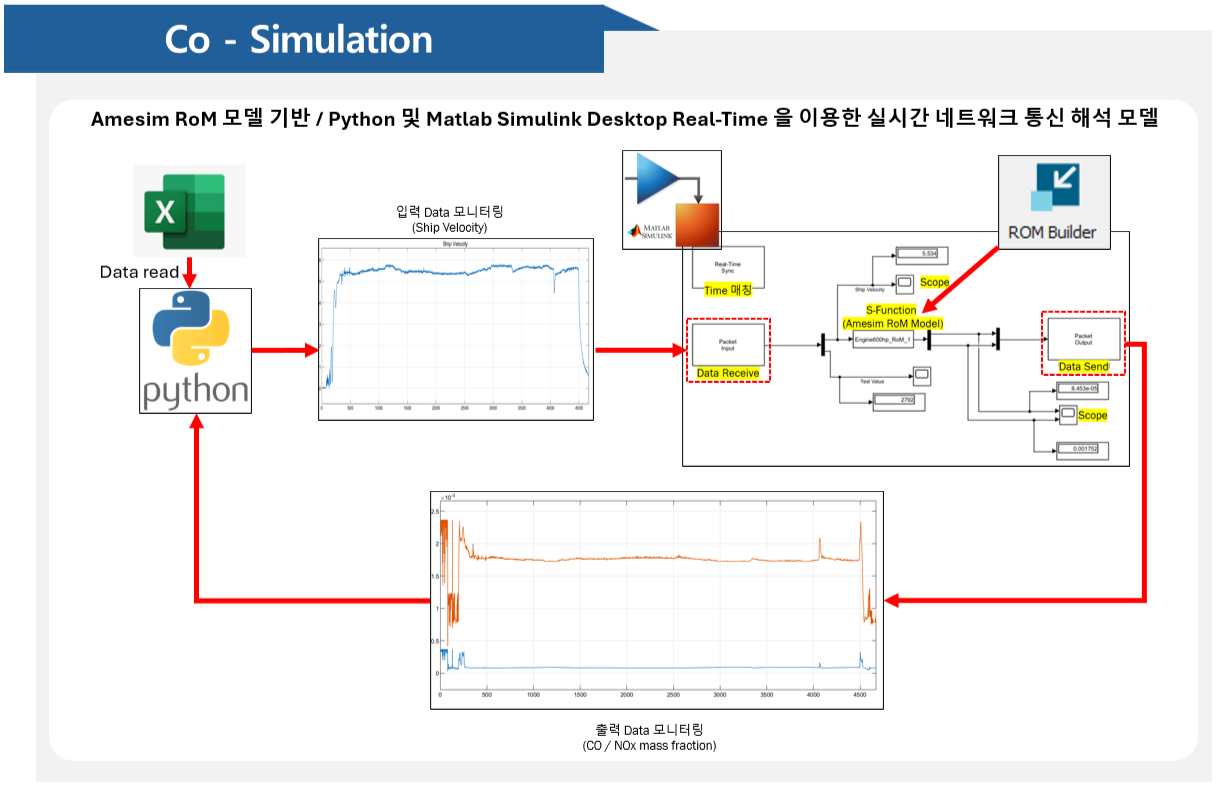

- Amesim ROM 기반 Real Time 해석 — Amesim ROM 모델을 Python 및 Matlab Simulink Desktop Real-Time과 연동해 실시간 네트워크 통신 기반 해석 환경을 구축했습니다.

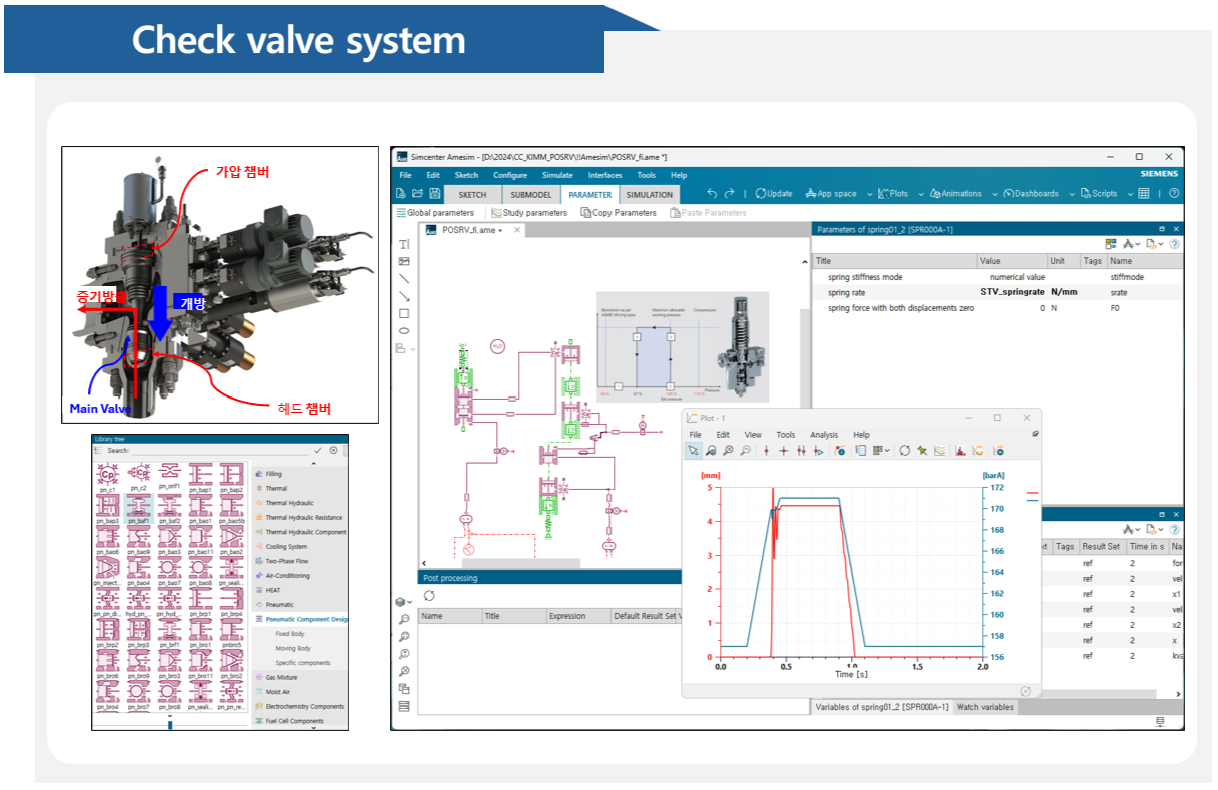

- POSRV 밸브시스템 해석 — 가압/헤드 챔버 구조의 체크밸브 시스템을 Amesim으로 모델링해 증기 방출 및 개방 거동을 해석했습니다.

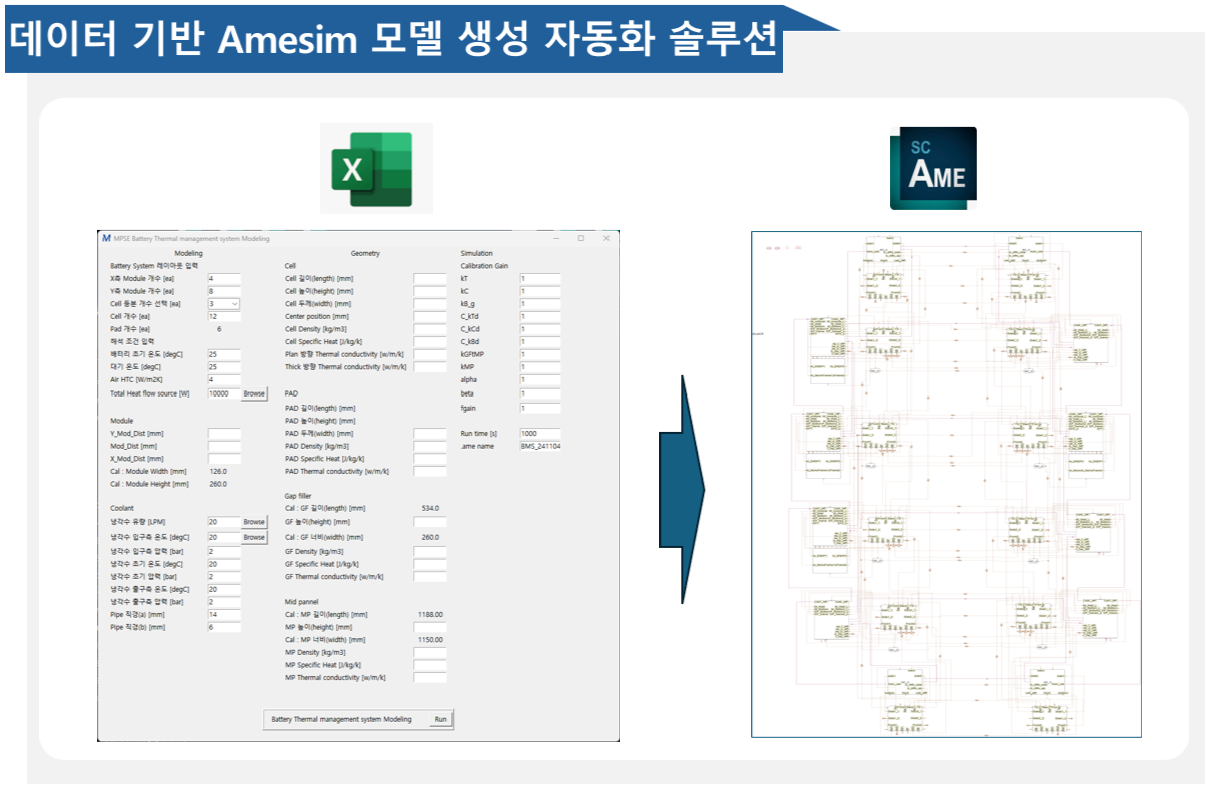

- 데이터 기반 Amesim 자동모델 생성 툴 — 배터리 팩 레이아웃과 냉각 조건을 입력하면 Amesim 모델을 자동 생성하는 MPSE 자체 개발 도구를 적용했습니다.
Process
진행 프로세스
- 1
요구사항 정의
해석 목적과 시스템 경계조건, 검증 데이터를 함께 정의합니다.
- 2
1D 시스템 모델링
Amesim 라이브러리 기반으로 열유체·전기·기계 서브시스템을 구성합니다.
- 3
해석 및 검증
정상상태·과도해석을 수행하고 실험/시험 데이터와 비교해 모델을 보정합니다.
- 4
결과 리포트
성능 지표와 설계 개선 방향을 정리한 결과 리포트를 제공합니다.
- 5
후속 지원
모델 인수인계와 Amesim 활용 기술지원을 이어갑니다.
Tools
사용 툴
MPSE Battery Library
Amesim 기반, 실제 배터리 시스템 해석을 위한 완성형 라이브러리
MPSE BSA Design Tool
배터리 팩 냉각 시스템 제원 입력만으로 Amesim 모델이 자동 생성되는 모델링 자동화 솔루션

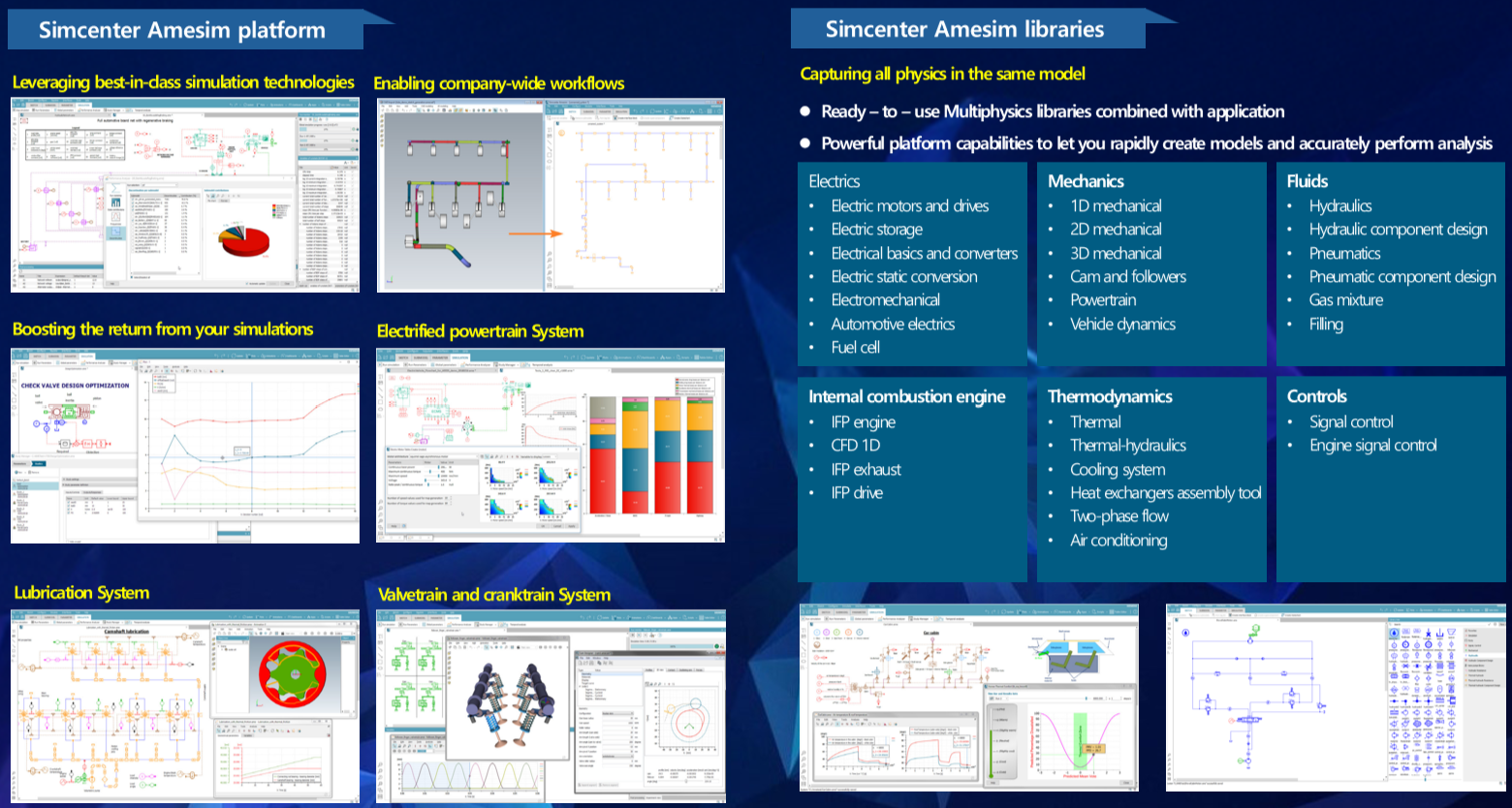

Simcenter Amesim
메카트로닉 시스템의 성능을 가상으로 평가하고 최적화하는 1D 다중물리 시뮬레이션 플랫폼
Simcenter System Analyst
구성 가능한 시스템 모델 조합을 위한 유연한 시뮬레이션 플랫폼
Simcenter Reduced Order Modeling
고정밀 해석 데이터로부터 핵심 물리 거동을 유지한 경량 예측 모델(ROM)을 생성하는 기술
Gallery
화면 및 다이어그램
Track Record
수행 사례
선박 주기용 하이브리드 엔진 Digital Twin 모델 개발
조선해양
기간 10개월
배터리 냉각 일반 해석 기술 분석
자동차
기간 1년
EPU 시스템 온도 해석 모델 구축 및 1D/3D 해석
자동차
기간 6개월
배터리 열폭주 1D 해석 기술개발
자동차
기간 9개월
1D 열폭주 해석과 BSA 냉각 해석 및 해석을 위한 Cell Test
자동차
기간 5개월
시스템 벤치 효율적 개발을 위한 Digital Twin 모델 개발
자동차
기간 10개월
Training
관련 교육
Amesim Basic
Amesim Basic Simcenter Amesim의 기본 기능과 Bond graph 이론, Hydraulic 라이브러리 활용법을 익히는 1일 입문 과정입니다.
Amesim Battery·Thermal Management
Amesim Battery·Thermal Management Thermal-Hydraulic 라이브러리(Pump, NTU method)와 Battery ECM Cooling Model 구성법을 다루는 1일 과정입니다.
Amesim A/C System (Two phase)
Amesim A/C System (Two phase) Compressor·Air Condenser·Evaporator 등 A/C 라이브러리 구성요소로 2상(Two phase) 공조 시스템을 구축하는 1일 과정입니다.
